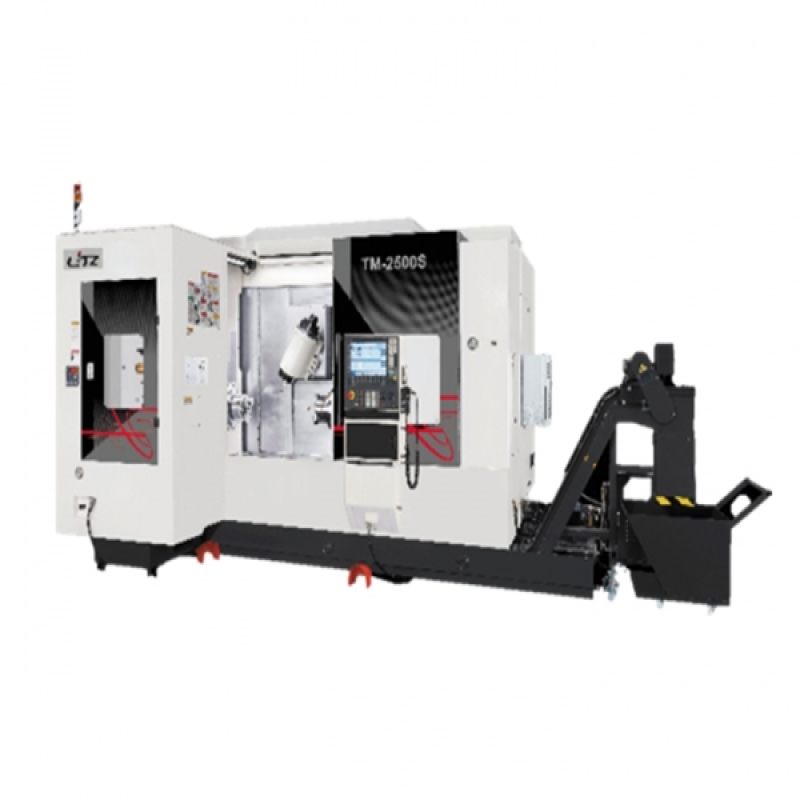

| 能力、容量 | ||
|---|---|---|
| 最大旋径 | mm | Ø530 |
| 最大加工直径 | mm | Ø500 |
| 最大加工长度 | mm | 1000 |
| 最大棒材直径 | mm | Ø65 |
| 行程 | ||
| X轴移动行程 | mm | 560 |
| Y轴移动行程 | mm | ±125 |
| Z1轴移动行程 | mm | 1060+93 |
| Z2轴移动行程 | mm | 1090 |
| W轴移动行程 | mm | - |
| B轴旋转角度 | 度 | -20˚~200˚ |
| C轴旋转角度 | 度 | 360˚ |
| 进给速度 | ||
| X轴快速位移 | mm | 36 |
| Y轴快速位移 | mm | 36 |
| Z1轴快速位移 | mm | 36 |
| Z2轴快速位移 | mm | 24 |
| W轴快速位移 | mm | - |
| B轴最高转速 | RPM | 25 |
| C轴最高转速 | RPM | 250 |
| 车削主轴 | ||
| S1夹头型式 | 8" | |
| S1夹头鼻端型式 | A2-6 | |
| S1孔径 | Inch | Ø75 |
| S1主轴最高转速 | RPM | 4500 |
| S1电机输出功率 | KW | 15/22 |
| S2夹头型式 | 8" | |
| S2夹头鼻端型式 | A2-6 | |
| S2孔径 | mm | Ø75 |
| S2主轴最高转速 | RPM | 4500 |
| S2电机输出功率 | KW | 15/22 |
| 铣削主轴 | ||
| 主轴最高转速 | RPM | 12000 |
| 电机输出功率 | KW | 11/22 |
| B轴最小分割角度 | 度 | 0.001˚ |
| 刀具分度角度/位置 | 90˚/4 位置 | |
| 刀具交换 | ||
| 刀具型式 | HSK-63T | |
| T刀库容量 | 只 | 36 |
| 最大刀径(无邻刀) | mm | Ø90(120) |
| 最大刀长 | mm | 250 |
| 最大刀重 | KG | 8 |
| 控制器 | ||
| 系统型号 | SIEMENS840D | |
| 机器高度 | ||
| 机器高度 | mm | 2715 |
| 占地面积(不含排屑机) | mm | 4007x2838 |
| 机器重量 | KG | 11000 |
| 能源要求 | ||
| 电源容量 | KVA | 42 |
| 风压需求 | kg/cm2 | 6 |
- 标准配件
- 选用配件
- 需洽询
- 主轴系统
- 第一车削主轴最高转速4500RPM
- 第二车削主轴最高转速4500RPM
- 铣削主轴最高转速12000RPM
- 铣削主轴最高转速18000RPM
- 夹头8"
- 夹头10"
- 套筒夹头(Ø60)
- 高精度对应
- X/Y/Z轴光学尺
- X/Y/Z轴导杆中空冷却
- B轴光学尺
- C轴编码器
- 主轴油冷系统
- 量测系统
- 车/铣刀量测系统(波龙)
- 工件量测系统
- 车铣轴(B/C)中心校正系统
- 环境对应
- 油雾回收器
- 切削液对应
- 高压冷却液系统(18Bar)
- 高压冷却液系统(70Bar)
- 控制器系统
- FANUC 31i-B(五轴四联动)
- FANUC 31i-B5(五轴五联动)
- 西门子840D(五轴五联动)
- 切削处理
- 履带式排屑机
- 蓄屑轴
- 自动化对应
- 棒材自动送料机
- 工件补捉器
- 前门自动门
- 刀库储刀系统
- 储刀数量36T
- 储刀数量72T
- 刀具规格
- HSK 63T
- CAPTO C6
- 加工功能
- 滚齿功能
- 安全措施
- CE规范
- 2连式脚踏开关
