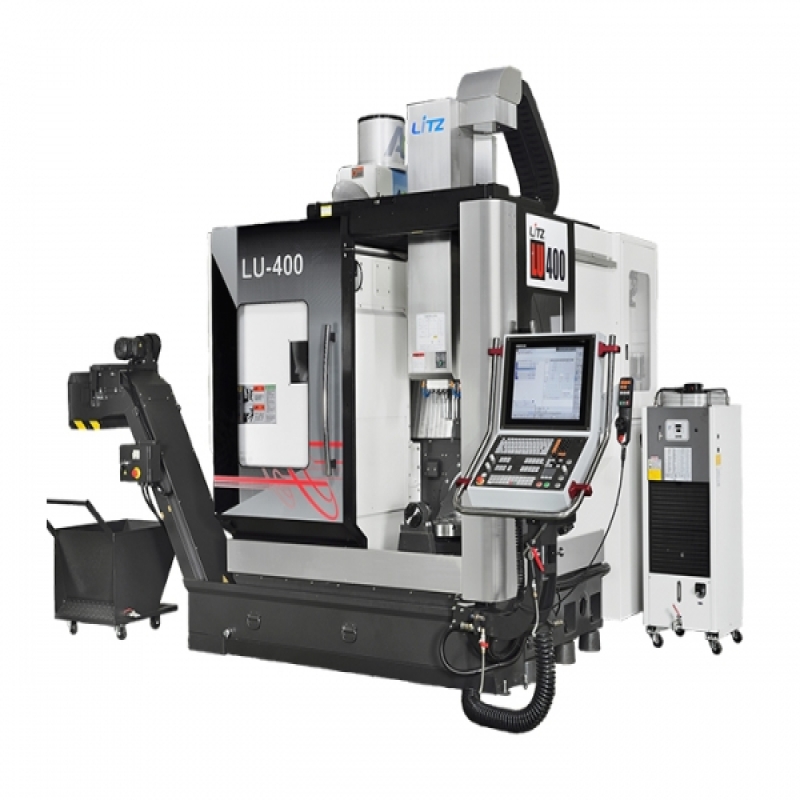

| 行程 | ||
|---|---|---|
| X / Y / Z 轴行程 | mm | 400/350/350 |
| B 倾斜轮转动范围 | 度 | - 50° ~ + 110° |
| C 轴转动范围 | 度 | 360° |
| 主轴鼻端至工作台面 | mm | 150~500 |
| 主轴 | ||
| 主轴传动形式 | 直结式 | |
| 刀把形式 | ISO 40 | |
| 主轴转速 | rpm | 12000 |
| ATC 交换系统 | ||
| 刀库容量 | T | 30 |
| 刀具规格 | HSK 63A | |
| 最大刀具长度 | mm | 250 |
| 最大刀具直径 ( 无邻刀 ) | mm | Ø 75 ( Ø 127 ) |
| 马达 | ||
| 主轴马达 ( 连续 / 30 分钟 ) | KW | 5.5/7.5(FANUC) |
| X / Y / Z 轴马达功率 | KW | 4.5/2.7/4.5(FANUC) |
| B、C 轴马达 | KW | 7/2.7(FANUC) |
| B、C 轴 | ||
| 工作台面积 ( 外 / 内 ) | mm | Ø450 |
| 中心孔尺寸 | mm | Ø 55H7 x 12 深 |
| T 型槽排列形式 | mm | T14放射线8沟 |
| 最大加工工件体积 | mm | Ø430x(50+R389)L |
| 工作台最大荷重 | kg | 200 |
| 外速位移 | ||
| X / Y / Z 轴快速位移 | M / min | 48/48/48 |
| B / C 轴快速位移 | rpm | 25 |
| 切削进给速度 | mm / min | 1 - 20000 |
| 控制器 | ||
| 型式 | FANUC 0iMF | |
| 其他项目 | ||
| 机器总重 | kg | 6000 |
| 水箱容量 | L | 220 |
| 外观尺寸 ( 长 x 宽 x 高 ) | mm | 2080x2400x2720 |
| 总电源 | KVA | 20 |
| 空压源 | kg / cm2 | 6 ( 1600 ) |
| ( l / min ) | ||
- 标准配件
- 选用配件
- 需洽询
- 主轴
- 直结式主轴转速 12000RPM
- 直结式主轴转速 15000RPM
- 主轴油冷机
- 主轴马达板冷却系统
- 主轴中心出水系统
- 主轴气幕防尘系统
- 冷却系统
- 主轴外可程式吹气系统
- 环状喷水系统
- 切削液冷却系统
- 排屑系统
- 螺旋排屑器
- 履带式排屑机
- 蓄屑车
- 机台清洗水枪
- 机台清理风枪
- 冲屑装置
- 机顶护罩
- 全罩板金
- 量测系统
- 雷射刀长量测
- 碰触式刀长量系统 TT140
- 无线工作量测 TS640
- 工作台单元
- 工作台尾座单元
- 工作台夹治具空压源
- 工作台大盘面 Ø 450 m / m
- 安全系统
- 前门 / 侧门安全开关
- CE 安全规范
- 油水分离系统
- 圆盘式油水分离机
- 润滑系统
- XYZ轴LUBE自动润滑油脂
- ATC 系统
- 自动刀具交换机构 ( ATC )
- 刀具规格 HSK 63A
- 刀具储刀数量 30
- 三轴传动系统
- 三轴滚柱线轨
- 三轴光学尺
- B 轴光学尺
- C 轴光学尺
- Z 轴刹车马达系统
- 电器部分
- 工作灯
- 警示灯
- M30 自动断线系统
- 电气箱热交换器系统
- 电气箱空调系统
- 控制器
- FANUC 0iMF(五轴四联动)
- 海德汉 TNC-620 ( 五轴四联动 )
- 海德汉 TNC640 ( 五轴五联动 )
- 西门子840Dsl (五轴五联动)
- 变压器单元
- 防撞软体
- 中心校正功能
- 其他
- 油雾回收单元
- 旋转视窗
