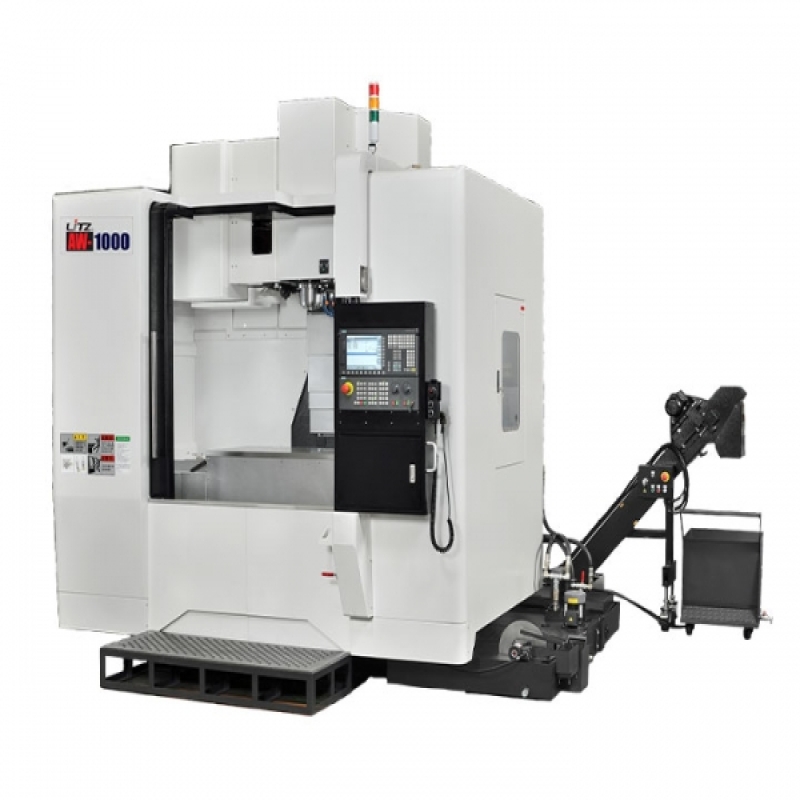

| 机型 | AW-1000A | AW-1000B | |
|---|---|---|---|
| 行程 | |||
| X行程 | mm | 1020 | 1020 |
| Y行程 | mm | 650 | 650 |
| Z行程 | mm | 600 | 600 |
| 鼻端到工作台表面 | mm | 100~700 | 100~700 |
| 主轴中心到轨道面 | mm | 780 | 780 |
| 工作台表面到地板 | mm | 1126 | 1126 |
| 主轴 | |||
| 主轴转速(直结) | RPM | 12000 | 12000 |
| 主轴功率 | KW | 15/18.5/33 | 15/18.5/33 |
| X/Y/Z轴马达 | KW | 4.5/4.5/5.5 | 4 / 4 / 7 |
| 自动刀具交换系统 | |||
| 刀具数量 | T | 24 | 24 |
| 最大刀长 | mm | 300 | 350 |
| 最大刀重 | kg | 7 | 15 |
| 刀具交换方式 | 刀臂式 | 刀臂式 | |
| 刀具规格 | BBT-40 | BBT-50 | |
| 工作台 | |||
| 工作台尺寸 | mm | 1120x630 | 1120x630 |
| 最大荷重 | kg | 1500 | 1500 |
| 加工范围 | mm | 1020x650 | 1020x650 |
| T槽宽度 | mm | 18 | 18 |
| T槽沟数 | 沟 | 5 | 5 |
| T槽间距 | mm | 100 | 100 |
| 快速位移 | |||
| X轴快速位移 | M/min | 36 | 36 |
| Y轴快速位移 | M/min | 36 | 36 |
| Z轴快速位移 | M/min | 30 | 30 |
| 切削进给速度 | M/Mmin | 1-20000 | 1-20000 |
| 控制器 | |||
| 控制器系统 FANUC | 0iF plus type 1 | ||
| 其他项目 | |||
| 机器重量 | kg | 9700 | 10000 |
| 水箱容量(2个) | L | 490 | 490 |
| 电力总需求 | KVA | 35 | 35 |
| 空压源 | kg/cm² | 6 | 6 |
- 标准配件
- 选用配件
- 需洽询
- 主轴
- 主轴转速(直结)：12000RPM
- 主轴转速(直结)：15000RPM
- 主轴转速(内藏)：15000RPM
- 主轴转速(内藏)：20000RPM
- 主轴油冷机(直结)
- 主轴油冷机(内藏)
- 主轴中心出水系统 CTS)
- 主轴气幕防尘系统
- 冷却系统
- 主轴外可程式吹气系统
- 油路刀把用止动块
- 可程式喷嘴调整装置
- 环状喷水(4只)
- 切削液冷却系统
- 排屑系统
- 机内螺旋排屑器
- 履带式排屑机
- 蓄屑车
- 机台清洗水枪
- 机台整理风枪
- 冲屑装置
- 全罩板金
- 量测系统
- 刀长量测系统
- 工件量测系统
- 工厂与车间
- 油雾回收器 (AE 20S)
- 油水分离机
- 圆盘式油水分离机
- ATC 刀具交换
- 自动刀具交换机构 (ATC)
- BBT-40 (A)
- BBT-50 (B)
- HSK-63A
- 刀库24T (圆盘式)
- 刀库30T (圆盘式)
- 刀库40T (运动场式)
- 三轴传动系统
- 三轴光学尺
- 三轴中空冷却系统
- 控制器
- 0iF plus type 1
- 三菱M80
- 西门子828D
- 电器部分
- 工作灯
- 警示灯
- M30自动断电系统
- 电器箱热交换器系统
- 电气箱空调系统
- 其他
- 第四轴 (旋转轴)
