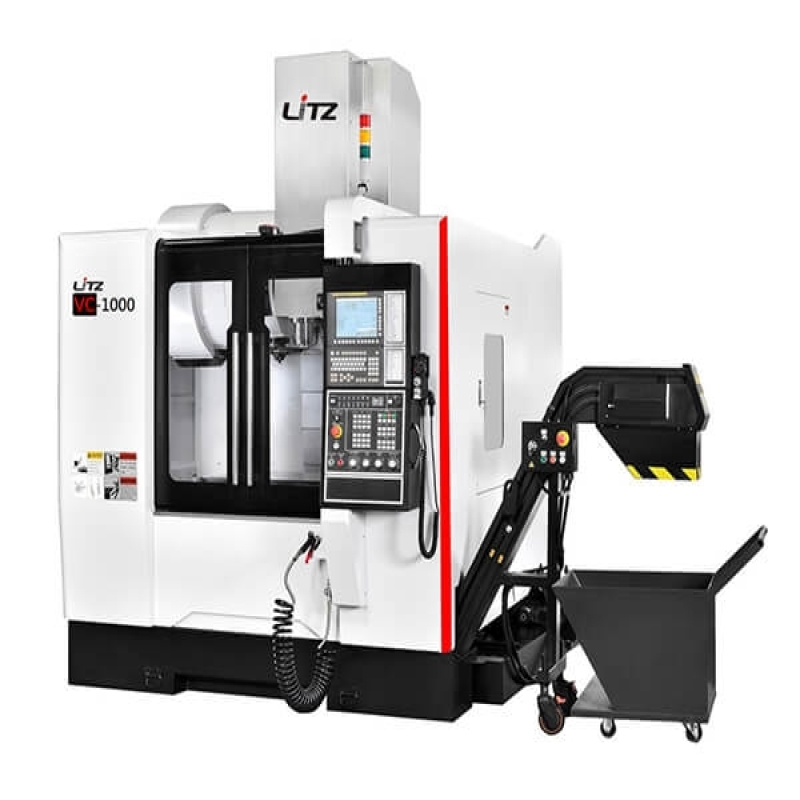

| 机型 | VC-600 | VC-800A | VC-1000A | VC-1200A(B) | |
|---|---|---|---|---|---|
| 三轴行程 | |||||
| X轴行程 | mm | 610 | 800 | 1020 | 1200 |
| Y轴行程 | mm | 410 | 500 | 560 | 600 |
| Z轴行程 | mm | 540 | 540 | 600 | 675 |
| 主轴鼻端至工作台面 | mm | 100~640 | 150~690 | 120~720 | 100~775 |
| 主轴 | |||||
| 主轴转速 | rpm | 10000 | 10000 | 10000 | 10000 (6000) |
| 自动刀具交换系统 | |||||
| 刀具数量 | 只 | 24 | 24 | 24 | 24 |
| 最大刀具直径(有临刀/无临刀) | mm | 80/125 | 80/125 | 80/125 | 80/125 |
| 最大刀具长度 | mm | 200 | 300 | 300 | 300 |
| 最大刀具重量 | kg | 7 | 7 | 7 | 7 (15) |
| 刀具交换方式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | |
| 刀具规格 | BT-40 | BT-40 | BT-40 | BT-40 (BT-50) | |
| 马达 | |||||
| 主轴马达 | kw | 5.5/7.5 | 11/15 | 11/15 | 11/15 (15/18.5) |
| X/Y/Z轴马达 | kw | 1.6/1.6/3.0 | 3/3/4 | 3/3/4 | 3/3/4 (4/4/4) |
| 工作台 | |||||
| 工作面积 | mm | 700x400 | 910x500 | 1000x560 | 1220x620 |
| 工作台最大荷重 | kg | 350 | 500 | 750 | 1000 |
| T型槽(槽x宽x中心距) | mm | 5x14x63 | 5x18x100 | 5x18x100 | 5x18x100 |
| 快速位移 | |||||
| X轴快速位移 | M/min | 36 | 36 | 36 | 24 |
| Y轴快速位移 | M/min | 36 | 36 | 36 | 24 |
| Z轴快速位移 | M/min | 24 | 24 | 24 | 20 (18) |
| 切削进给速度 | mm/min | 1-20000 | 1-20000 | 1-20000 | 1-20000 |
| 控制器 | |||||
| FANUC | OIMF PLUS | OIMF PLUS | OIMF PLUS | OIMF PLUS | |
| 其他项目 | |||||
| 机器重量 | kg | 4200 | 5300 | 7500 | 8500 (9000) |
| 电源需求量 | KVA | 15 | 25 | 25 | 35 |
| 水箱容量 | L | 200 | 250 | 290 | 360 |
| 空压源 | kg/cm² | 6 | 6 | 6 | 6 |
- 标准配件
- 选用配件
- 需洽询
| VC-600A | VC-800A | VC-1000A | VC-1200A | VC-1200B | |
|---|---|---|---|---|---|
| 主轴 | |||||
| 主轴转速6000RPM(皮带式) | — | — | — | — | ● |
| 主轴转速8000RPM(皮带式) | — | — | — | — | ○ |
| 主轴转速10000RPM(皮带式) | ● | ● | ● | ● | — |
| 主轴转速12000RPM(皮带式) | ○ | ○ | ○ | ○ | — |
| 主轴转速8000RPM(直结式) | — | — | — | — | ○ |
| 主轴转速10000RPM(直结式) | — | — | — | — | ○ |
| 主轴转速12000RPM(直结式) | ○ | ○ | ○ | ○ | — |
| 主轴转速15000RPM(直结式) | ○ | ○ | ○ | ○ | — |
| 主轴转速15000RPM(内藏式) | — | ○ | ○ | ○ | — |
| 主轴转速20000RPM(内藏式) | — | ○ | ○ | ○ | — |
| 主轴气幕防尘系统 | ● | ● | ● | ● | ● |
| 冷却系统 | |||||
| 主轴外可程式吹气系统 | ● | ● | ● | ● | ● |
| 油路刀把用止动块 | ○ | ○ | ○ | ○ | ○ |
| 环状喷水 | ○ | ○ | ○ | ○ | ○ |
| 切削液冷却系统 | ○ | ○ | ○ | ○ | ○ |
| 排屑系统 | |||||
| 机内螺旋排屑器 | ● | ● | ● | ● | ● |
| 水屑同向 | ○ | ○ | ○ | — | — |
| 履带式排屑机 | ○ | ○ | ○ | ○ | ○ |
| 蓄屑车 | ○ | ○ | ○ | ○ | ○ |
| 机台清洗水枪 | ● | ● | ● | ● | ● |
| 机台清理风枪 | ● | ● | ● | ● | ● |
| 冲屑装置 | ○ | ○ | ○ | ○ | ○ |
| 全罩板金 | ● | ● | ● | ● | ● |
| 量测系统 | |||||
| 刀具量测系统 | ○ | ○ | ○ | ○ | ○ |
| 工件量测系统 | ○ | ○ | ○ | ○ | ○ |
| 油水分离机 | |||||
| 圆盘式油水分离机 | ○ | ○ | ○ | ○ | ○ |
| 机台油水分离系统 | ● | ● | ● | ● | ● |
| ATC系统 | |||||
| 自动刀具交换机构(ATC) | ● | ● | ● | ● | ● |
| 刀具规格BT-40 | ● | ● | ● | ● | — |
| 刀具规格BT-50 | — | — | — | — | ● |
| 刀臂式刀库24T | ● | ● | ● | ● | ● |
| 刀臂式刀库32T | — | ○ | ○ | ○ | ○ |
| 三轴传动系统 | |||||
| 三轴中空冷却系统(CTB) | ○ | ○ | ○ | ○ | ○ |
| 三轴滚柱线轨 | ○ | ○ | ○ | ○ | ○ |
| 三轴光学尺 | ○ | ○ | ○ | ○ | ○ |
| Z轴刹车马达系统 | ● | ● | ● | ● | ● |
| 控制器 | |||||
| FANUC 0iMF-Plus | ● | ● | ● | ● | ● |
| 三菱M80 | ○ | ○ | ○ | ○ | ○ |
| 西门子828D | ○ | ○ | ○ | ○ | ○ |
| 电器部分 | |||||
| 工作灯 | ● | ● | ● | ● | ● |
| 警示灯 | ● | ● | ● | ● | ● |
| M30自动断电系统 | ● | ● | ● | ● | ● |
| 电气箱热交换系统 | ● | ● | ● | ● | ● |
| 电气箱空调系统 | ○ | ○ | ○ | ○ | ○ |
| 其他 | |||||
| 第四轴(旋转轴) | ○ | ○ | ○ | ○ | ○ |
| 油雾收集器 | ○ | ○ | ○ | ○ | ○ |
